LOOM AKADEMİ • GÖKYÜZÜ MÜHENDİSLERİ • 2. HAFTA: DRONE KUMANDASI
🚀 🎮
🔄 GEÇMİŞE YOLCULUK

Geçen Hafta Neler Yapmıştık? 🤔

Birlikte tanıştık, kurallarımızı imzaladık ve harika etkinlikler yaptık!

Geçen Haftanın Özeti

  • 👋 Birbirimizle tanıştık ve kaynaştık
  • 📖 Dönem boyunca neler yapacağımızı öğrendik
  • 📜 Gökyüzü Mühendisleri sözleşmemizi imzaladık
  • 🛸 Kullanacağımız drone ve uçağı yakından tanıdık
  • 🎨 Kendi uçağımızı tasarlayıp boyama etkinliği yaptık
SÖZ SİZDE!
Mikrofona dokun ve geçen haftayı hatırla!
🧠 BEYİN FIRTINASI

Sizce İnsanlar Neden Uçmak İstemiş Olabilir? ☁️

Kuşlara bakıp iç çeken atalarımız sence ne düşünüyordu?

Cevaplarınızı bekliyoruz! Kutuya tıklayarak gizli cevapları açın!
Cevap 1 (?)
Cevap 2 (?)
Cevap 3 (?)
Cevap 4 (?)
💡 MÜHENDİSLİK FELSEFESİ

Peki Sizce İlk Uçak Yapıldığında Hemen Uçtu mu? 🛠️

Öğretmeninizin bir sorusu var. Bakalım doğru bilecek misiniz?

İlk uçak ilk denemede mükemmel uçtu mu?

🖥️ SANAL DÜNYA & GÜVENLİK

Simülasyon Nedir? Pilotların Sanal Dünyası 🎮🚀

Gerçek gökyüzüne çıkmadan önce bilgisayar ortamında güvenle uçmanın sırrı!

🥽 Simülatör = Gerçeğin Sanal Kopyası Sıfır Risk 🛡️
SIM_MODE: ACTIVE DAMAGE: 0% [SAFE] GATE 01 / 05 FPS: 120 ⚡
💥
Gerçekte Düşerse: Pervane veya kollar kırılabilir, masraf çıkar.
✨
Simülasyonda Düşerse: Tek tuşla anında sapasağlam yeniden başlar!
🛡️

1. Sıfır Hasar & Sonsuz Can

İstediğin kadar kaza yapabilirsin! Ne drone kırılır ne de kimse tehlikeye girer. Hata yapmak serbest!

🧠

2. Kas Hafızası & Süper Refleksler

Kolları hareket ettirdikçe parmakların kumandaya alışır. Gerçek uçuşta düşünmeden doğru yöne kumanda verirsin.

🚀

3. Astronotlar & F-16 Pilotları da Kullanır

Dünyanın en iyi jet pilotları ve uzaya çıkan astronotlar bile gerçek kokpite geçmeden önce yüzlerce saat simülatörde çalışır!

🌦️

4. Fırtınada Bile Güvendesin

Dışarıda yağmur, fırtına veya rüzgar olsa bile sıcacık sınıfta gökyüzünde taklalar atarak antrenman yapabilirsin.

🎯 Bugün önce kumandayı öğrenip sonra simülatörde uçacak mıyız?
🚁 UÇUŞ BİLİMİ

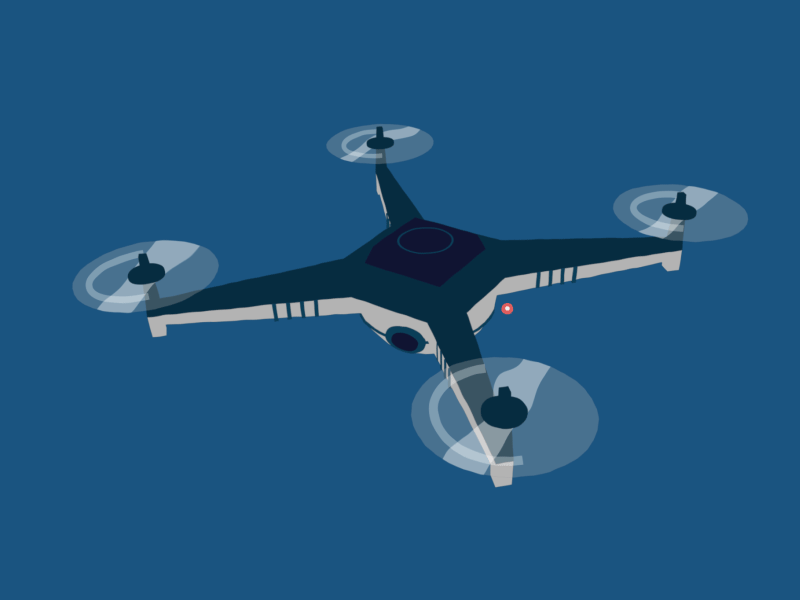

Dronelar Nasıl Uçar? 🤔

Pervaneler döner, hava aşağı itilir, drone yukarı kalkar!

LiteRadio 2 SIM

Uçuşun Sırrı: Pervaneler!

  • 🌀 4 pervane çok hızlı dönerek havayı aşağı iter
  • ⬆️ Aşağı iten hava drone'u yukarı kaldırır (kaldırma kuvveti)
  • 🔄 Pervanelerin hızını değiştirerek yön ve yükseklik kontrol edilir
  • 🛸 Bizim drone: Meteor75 Pro II – korumalı whoop tipi

🎯 Drone'umuzu uçurmak için kumandaya çok iyi hakim olmalıyız!

Haydi kumandamızı tanıyalım...

🎮 EKİPMAN TANITIMI

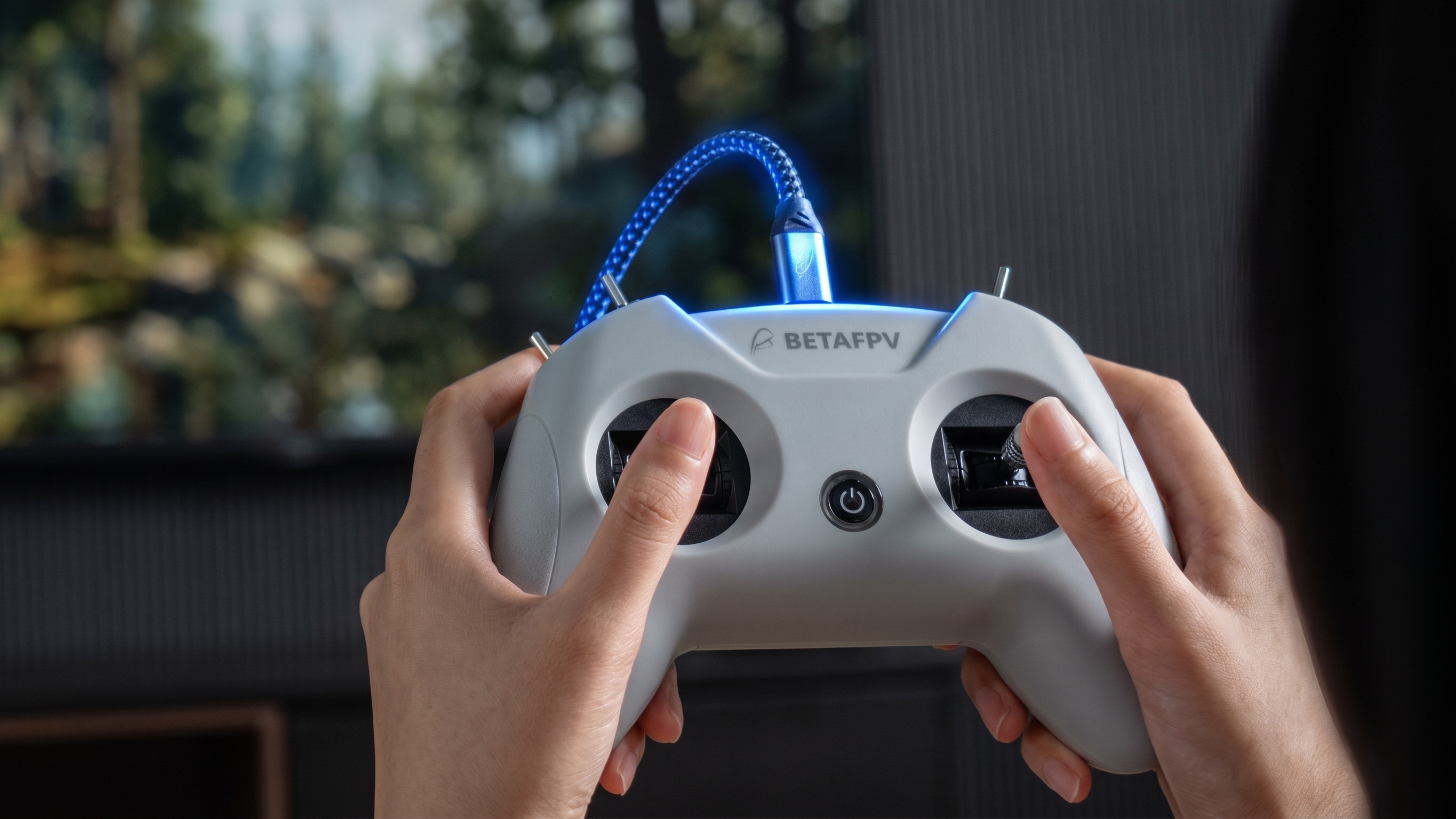

Pilotun Direksiyonu: LiteRadio 2 SIM 🛸

Drone'u uçurmak için bu harika kumandayı kullanacağız!

LiteRadio 2 SIM

LiteRadio 2 SIM

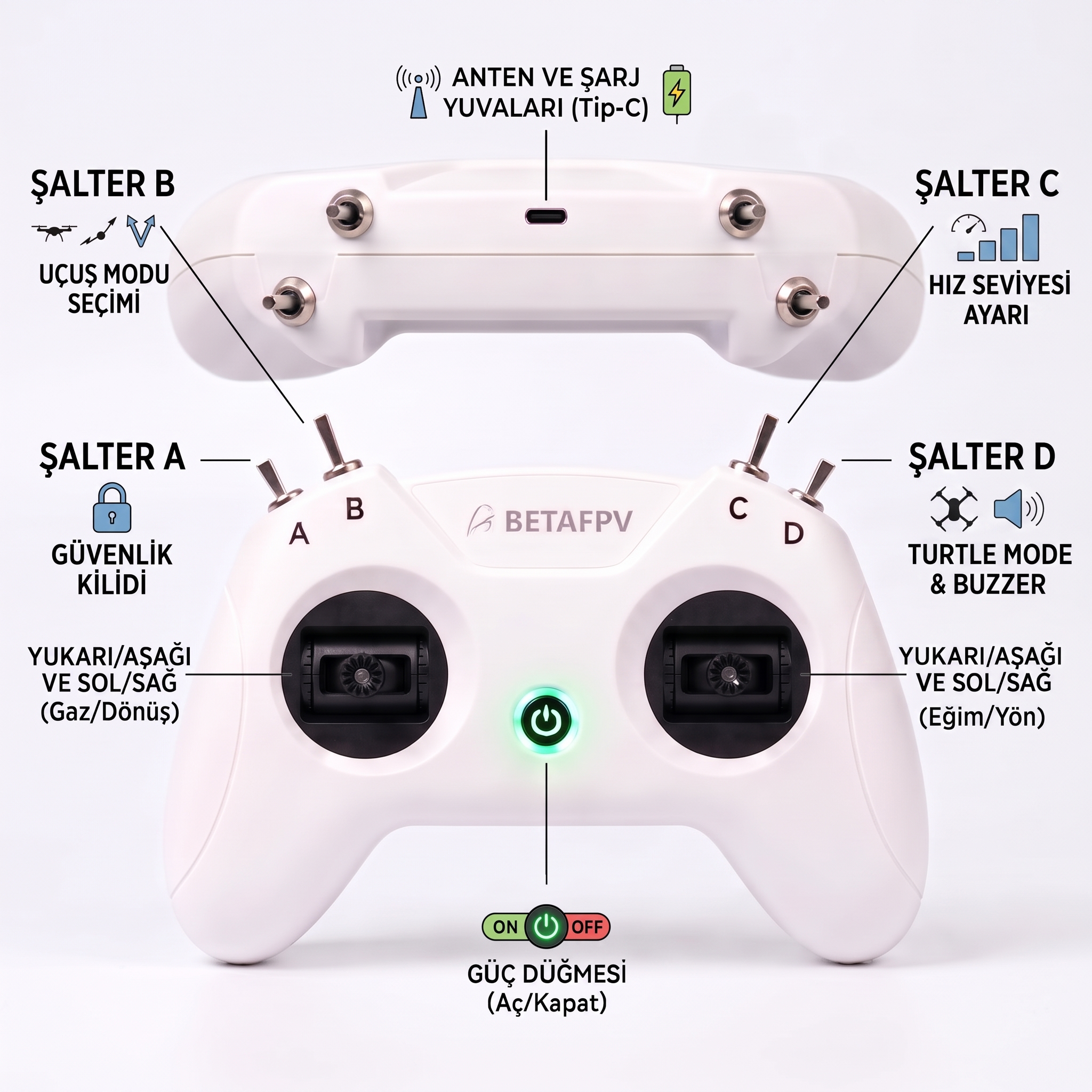

  • 🎮 Oyun Kolu Gibi: Alışması çok kolay, tıpkı bir oyun konsolu kumandası gibi.
  • 🔌 Type-C Bağlantısı: Bilgisayara takıp uçuş simülasyonlarında kendimizi geliştirebiliriz!
  • 🕹️ Çift Kol: İki hassas joystick ile drone'u milimetrik yönlendirebiliriz.
  • 🔘 4 Adet Şalter: SA, SB, SC, SD – uçuş modları ve güvenlik kontrolü.
⚡ GÜÇ KONTROLÜ

1. Açma / Kapama (Power) Tuşu 🔴

Her şeyden önce motorları başlatmak gerek!

LiteRadio 2 SIM

Güç Tuşu Ne İşe Yarar?

Kumandanın tam ortasında, joystick'lerin arasında bulunur. Üzerinde güç simgesi (⏻) vardır.

Nasıl Açılır?
Kumandayı açmak için bu tuşa uzun basılı tutarız. Işık yandığında uçmaya hazırız demektir!

Nasıl Kapanır?
Uçuş bittiğinde yine uzun basılı tutarak kapatırız ki şarjımız bitmesin.
👉 SAĞ KOL YÖNLENDİRMESİ

2. Sağ Kol (Yön ve Eğim) 🕹️

Sağ elimizle drone'un nereye gideceğini seçiyoruz.

LiteRadio 2 SIM

İleri, Geri, Sağa, Sola!

İleri İtince (Yukarı): Drone burnunu eğer ve ileri uçar!
📐 Pitch (Yunuslama): Drone'un burnunu aşağı/yukarı eğerek ileri veya geri gitmesini sağlar.
Geri Çekince (Aşağı): Drone geriye doğru gelir.
Sağa/Sola İtince: Drone yan yatıp sağa veya sola kayar!
📐 Roll (Yatış): Drone'un sağa veya sola yatarak o yöne kaymasını sağlar.
👈 SOL KOL YÖNLENDİRMESİ

3. Sol Kol (Gaz ve Dönüş) 🕹️

Sol elimizle drone'un yüksekliğini ayarlıyoruz.

LiteRadio 2 SIM

Havalanma Zamanı!

İleri İtince (Yukarı): Motorlara gaz verir ve drone gökyüzüne yükselir! (Throttle)
Geri Çekince (Aşağı): Gaz kesilir, drone alçalır ve yere iner.
Sağa/Sola İtince: Drone olduğu yerde kendi etrafında fırıldak gibi döner! (Yaw)
🎚️ ÜST KONTROLLER

4. Özel Fonksiyon Şalterleri (SA, SB, SC, SD) 🔘

Kumandanın omuzlarında yer alan bu şalterler ne işe yarıyor?

LiteRadio 2 SIM

🔴 Switch A (SA) – Sol Dış Omuz | 2 Kademeli

Arm/Disarm (Güvenlik Kilidi): Bu şalteri açmadan gaza bassanız bile motorlar dönmez! Uçuşa başlamak için mutlaka açılmalı.

🟡 Switch B (SB) – Sol İç Omuz | 3 Kademeli

Uçuş Modu Seçimi: Angle (yeni başlayan), Horizon (orta seviye) ve Acro (profesyonel) modları arasında geçiş.

🟢 Switch C (SC) – Sağ İç Omuz | 3 Kademeli

Hız Seviyesi Ayarı: Yavaş 🐢, Orta 🚗, Hızlı 🏎️ gibi hız kademelerini ayarlar.

🟣 Switch D (SD) – Sağ Dış Omuz | 2 Kademeli

Turtle Mode & Buzzer: Drone ters düşerse çevirir 🐢 veya kayıp drone'u bulmak için ses çıkarır 🔔.

🎯 BİLGİ TESTİ

Kumanda Tuşlarını Tanıyalım! (Sürükle & Bırak) 🎮

Yukarıdaki işlev kartlarını tıklayıp doğru kumanda bölgesine sürükleyin!

📝
SINIF ETKİNLİĞİ: A4 ÇALIŞMA KAĞIDI İLE EŞ ZAMANLI DOLDURUYORUZ!
Tahtada tuşları sürükleyip eşleştirirken, masalarınızdaki A4 kağıtlarında bulunan boşluklara da görevleri yazın!
🎨 Boyama: Ev Ödevi 📄 A4 Kağıdını Aç ➔
🔴 Güvenlik Kilidi (Arm/Disarm)
🟡 Uçuş Modu Seçimi
🟢 Hız Seviyesi Ayarı
🟣 Kaplumbağa Modu & Buzzer
⬆️ Gaz & Yön Döndürme (Throttle/Yaw)
➡️ İleri-Geri & Yana Kayma (Pitch/Roll)
⏻ Kumandayı Aç / Kapat
🎯 Eşleşen: 0 / 7
BetaFPV Drone Kumandası
🟡 SB: ?
🔴 SA: ?
⬆️ Sol Kol: ?
🟢 SC: ?
🟣 SD: ?
➡️ Sağ Kol: ?
⏻ Power: ?
🚁 İNTERAKTİF SİMÜLASYON
🚀 3D Simülatör v2 Aç ↗ 📱 2D Simülatör ↗

Hadi Drone Uçuralım! (Simülasyon Testi) 🕹️

Sağdaki gerçek BetaFPV kumandayı kullanarak soldaki drone'u kontrol edin!

H
🔒 DISARMED
ANGLE
%70 NORMAL
🔋 4.18V
GAZ: 0%
İRTİFA: 0.0 m
HIZ: 0 km/s
⚠️ Uçuşa başlamak için sağdaki ⏻ GÜÇ butonuna tıklayın!
SA ARM KİLİTLİ
SB MOD ANGLE
SC HIZ %70
SD BUZZER KAPALI
BETAFPV Switch A (SA): Motor Kilidi (Arm / Disarm) SA Switch B (SB): Uçuş Modu (Angle / Horizon / Acro) SB Switch C (SC): Hız Kademesi (%40 / %70 / %100) SC Switch D (SD): Kaplumbağa Modu & Buzzer SD ⬆️ SOL KOL (Gaz & Yaw) Açma / Kapama Güç Tuşu (Tıklayın) GÜÇ 🕹️ SAĞ KOL (Pitch & Roll)
1 ⏻ Güç Aç ➔ 2 [SA] Arm Et ➔ 3 [Sol Kol] Gaz Ver ➔ 4 [Sağ Kol] Uçur!
🧩 İNTERAKTİF GÖRSEL PUZZLE

Parçaları Birleştir! (Görsel Puzzle) 🖼️

Sınıfça ayağa kalkalım! Karışmış görsel parçalarını sürükleyip doğru yerlerine bırakın.

📦 KARIŞIK PARÇALAR (Sürükleyin veya Tıklayın) 9 Parça Kaldı
🎯 HEDEF TABLO (Doğru Yere Bırakın) 0 / 9 Tamamlandı

🎉 TEBRİKLER! GÖRSELİ BAŞARIYLA TAMAMLADINIZ! 🏆

Harika bir pilot dikkati gösterdin! Şimdi diğer puzzle'ı deneyebilirsin.

🪵 ATÖLYE ZAMANI & MODEL UÇAK

Atölye Zamanı: Ahşap Model Uçağımızı Yapıyoruz! 🪵✈️

Videonun montaj adımlarını takip edin, parçaları birleştirin; boyama kısmı ise ev görevi!

🎬 Ahşap Model Uçak Montaj Videosu
Çift Kanatlı Uçak
💡 Videoyu izleyerek tırnakları yuvalara sırasıyla geçirin. ✈️ Sınıfta Montaj Rehberi
🛠️ Ahşap Uçak Montaj Adımları 6 Adımda Kurulum
1
Alt Taban & 3 Gövde Parçası

Taban parçası üzerine 2 adet yan gövdeyi takın; ardından tam ortalarına orta gövde destek parçasını yerleştirin.

2
Ön Gövde Kilitleme Parçası

Bu 3 parçayı bir arada sımsıkı tutacak kilitleme parçasını gövdenin ön tarafındaki yuvalara geçirin.

3
Kanat Ara Dikmeleri (4 Delik)

Kanadın üzerindeki 4 deliğe dik ara destek parçalarını sırasıyla takın (1, 2, 3 ve 4).

4
Üst Kanat Parçası & Hafifçe Bastırma

Üst kanadı 4 dikmenin üzerine denk getirip takın; yuvalara tam oturması için üstten hafifçe bastırın.

5
İniş Takımı & Tekerlekler

Gövdenin altındaki yuvaları bulun; birinci ve ikinci tekerleği yuvalarına oturtarak uçağı tekerlekleri üstüne koyun.

6
Pervane, Kilit & Kuyruk Parçası

Burun kısmına pervaneyi ve pervane kilidini takın; en son uçağın arka kuyruk parçasını sabitleyin.

🎨 EV GÖREVİ: UÇAĞIMIZI VE A4 KAĞIDINI BOYUYORUZ!

Montajı sınıfta tamamladık! Ahşap uçağını ve A4 kağıdındaki drone'u evde dilediğin renklere boyayabilirsin!
